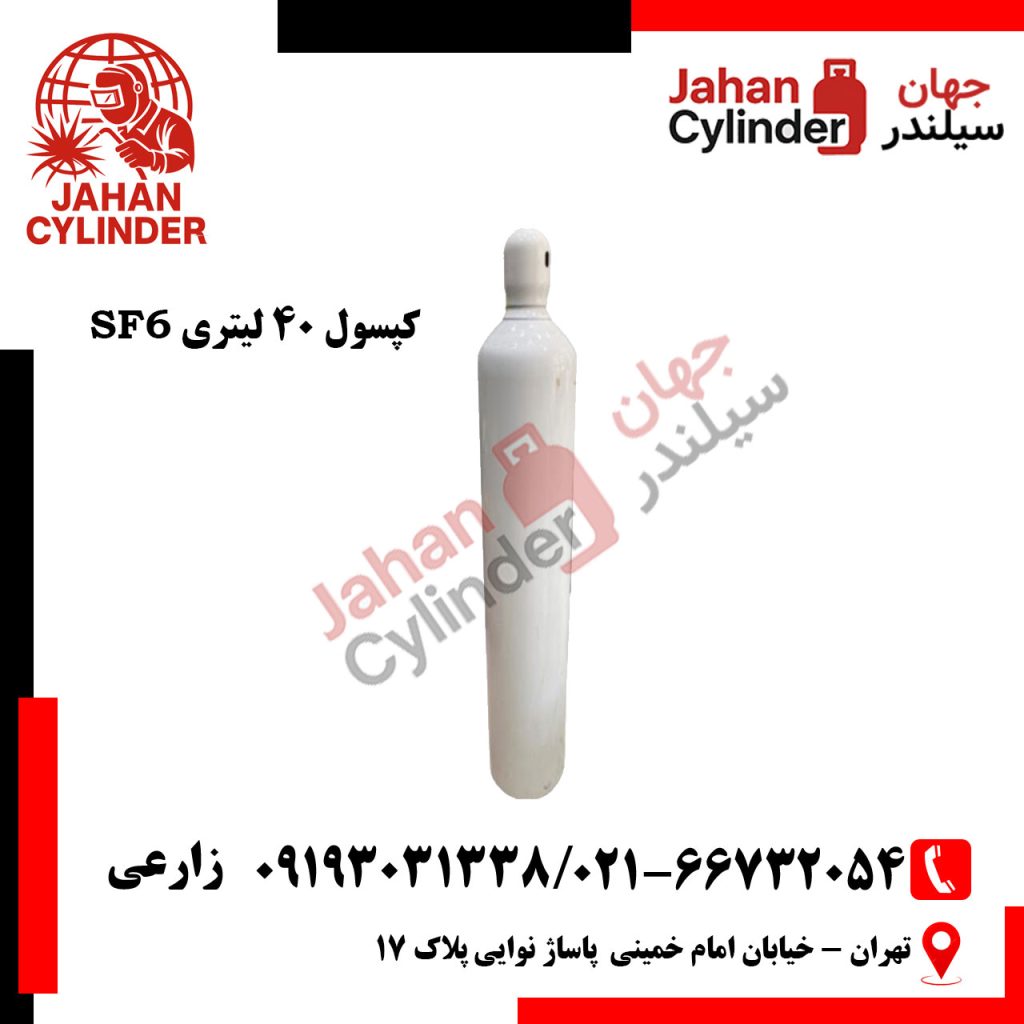

کپسول 40 لیتری SF6 (هگزا فلوراید گوگرد)؛ راهنمای کامل خرید، کاربرد و مزایا

کپسول 40 لیتری SF6 یکی از تخصصی‌ترین و پرکاربردترین مخازن ذخیره‌سازی و حمل گاز هگزا فلوراید گوگرد (Sulfur Hexafluoride) در صنایع برق و الکترونیک است. این کپسول که با نام سیلندر ۴۰ لیتری SF6 نیز شناخته می‌شود، به دلیل ذخیره‌سازی گاز SF6 به صورت مایع تحت فشار و خواص منحصر به فرد این گاز از جمله دی‌الکتریک بالا و قابلیت عالی خاموش‌کنندگی قوس، به عنوان یک تجهیز کلیدی در پست‌های فشار قوی، کلیدهای قدرت و تجهیزات گاز عایق (GIS) به کار می‌رود. در ادامه این مقاله از فروشگاه جهان سیلندر، به بررسی کامل مشخصات فنی، کاربردها و مزایای این محصول می‌پردازیم تا بتوانید با آگاهی کامل نسبت به خرید آن اقدام کنید.

کپسول 40 لیتری SF6 چیست و چه مشخصاتی دارد؟

کپسول 40 لیتری SF6 یک مخزن استوانه‌ای بدون درز از جنس فولاد آلیاژی مقاوم است که برای ذخیره‌سازی و حمل و نقل گاز هگزا فلوراید گوگرد طراحی شده است. SF6 در این کپسول‌ها به صورت مایع تحت فشار بخار خود ذخیره می‌شود و به دلیل چگالی بالا (حدود ۵ برابر هوا) و خواص الکترونگاتیوی قوی، کاربردهای بسیار تخصصی در صنعت برق دارد .

از نظر مشخصات فنی، کپسول ۴۰ لیتری SF6 مطابق استانداردهای بین‌المللی از جمله ISO 9809-1 و IEC 60376 ساخته می‌شود . ظرفیت آب این کپسول حدود ۴۰ لیتر و وزن گاز SF6 در آن تقریباً ۵۰ کیلوگرم است . نسبت پرشدن (Filling Ratio) برای این کپسول حدود ۱.۲۰ تعیین شده است . فشار کاری طراحی این کپسول‌ها حداقل ۱۳۰ کیلوگرم بر سانتی‌متر مربع (حدود ۱۲.۷ مگاپاسکال) و فشار تست هیدرواستاتیک حداقل ۲۱۰ کیلوگرم بر سانتی‌متر مربع است . برخی تولیدکنندگان فشار کاری ۱۵۰ بار و فشار تست ۲۰۰ بار را نیز گزارش کرده‌اند .

رنگ‌بندی کپسول SF6 طبق استانداردها معمولاً سبز یا خاکستری است و کپسول‌های حاوی گاز استفاده‌شده با محتوای SO2 بالا با رنگ‌بندی متفاوت (زرد) مشخص می‌شوند . شیر کپسول SF6 از جنس برنج ساخته شده و طبق استاندارد DIN 477 شماره ۶ (W21.8 x 1/14 اینچ) یا CGA 590 طراحی می‌شود . کپسول‌های SF6 معمولاً باید هر ۵ تا ۱۰ سال مورد تست‌های دوره‌ای قرار گیرند .

کاربردهای کپسول 40 لیتری SF6

کاربرد در صنعت برق و تجهیزات فشار قوی

مهم‌ترین و پرکاربردترین مصرف کپسول 40 لیتری SF6، استفاده در صنعت برق و به ویژه در تجهیزات فشار قوی است. SF6 به عنوان یک گاز عایق و خاموش‌کننده قوس در کلیدهای قدرت (Circuit Breakers)، پست‌های گاز عایق (GIS)، کلیدهای جداکننده، ترانسفورماتورهای اندازه‌گیری و خطوط انتقال فشار قوی کاربرد گسترده‌ای دارد . تخلیه الکتریکی در کلیدهای قدرت باعث ایجاد قوس الکتریکی می‌شود که SF6 به دلیل خواص منحصر به فرد خود قادر است این قوس را به سرعت خاموش کند و از آسیب به تجهیزات جلوگیری نماید . همچنین به دلیل قدرت دی‌الکتریک بالای SF6 (حدود ۲.۵ تا ۳ برابر هوا)، امکان کاهش ابعاد و فشرده‌سازی تجهیزات برق فراهم می‌شود .

کاربرد در صنایع الکترونیک و نیمه‌هادی

از SF6 با درجه خلوص بالا (Electronic Grade) در فرآیندهای تولید نیمه‌هادی‌ها و مدارهای مجتمع استفاده می‌شود. این گاز در Plasma Etching برای حکاکی سیلیکون و نیترید سیلیکون و همچنین در تمیزکاری محفظه‌های راکتور CVD (Chemical Vapor Deposition) کاربرد دارد . کپسول ۴۰ لیتری SF6 برای تأمین گاز مورد نیاز این فرآیندها در کارخانه‌های تولید نیمه‌هادی مناسب است.

کاربرد در صنایع هوافضا و نظامی

SF6 در صنایع هوافضا و نظامی به عنوان گاز عایق در تجهیزات الکترونیکی حساس و همچنین در سیستم‌های خنک‌کنندگی خاص کاربرد دارد. در برخی کاربردهای نظامی از SF6 به عنوان گاز پرکننده در تجهیزات الکترونیکی استفاده می‌شود.

کاربرد در صنایع لیزر و پزشکی

SF6 در لیزرهای گازی و همچنین به عنوان ماده حاجب در تصویربرداری پزشکی (به ویژه اکوکاردیوگرافی) کاربرد دارد. در تصویربرداری پزشکی، SF6 به عنوان یک ماده حاجب گازی امن برای بررسی جریان خون در قلب و عروق استفاده می‌شود .

مزایای کپسول ۴۰ لیتری SF6

ظرفیت بالای ذخیره‌سازی

کپسول ۴۰ لیتری SF6 با ذخیره‌سازی حدود ۵۰ کیلوگرم گاز به صورت مایع، یک منبع قابل توجه SF6 را فراهم می‌کند. این ظرفیت برای مصارف متوسط تا بالای صنعت برق و پست‌های فشار قوی بسیار مناسب است و نیاز به تعویض مکرر کپسول را کاهش می‌دهد .

خواص منحصر به فرد گاز SF6

گاز SF6 دارای خواص فیزیکی و شیمیایی بسیار ارزشمندی است که آن را برای کاربردهای تخصصی ایده‌آل می‌کند. این گاز غیرقابل اشتعال، غیرسمی، بی‌بو و از نظر شیمیایی بسیار پایدار است و تا دمای ۵۰۰ درجه سانتی‌گراد تجزیه نمی‌شود . قدرت دی‌الکتریک بالای آن (حدود ۲.۵ برابر هوا) و قابلیت خاموش‌کنندگی عالی قوس الکتریکی، SF6 را به بهترین گزینه برای تجهیزات فشار قوی تبدیل کرده است .

دوام و استحکام بالا

بدنه کپسول ۴۰ لیتری SF6 از فولاد آلیاژی بدون درز ساخته شده که مقاومت بالایی در برابر فشار داخلی و ضربات خارجی دارد. این کپسول‌ها قادرند فشار تا ۲۱۰ کیلوگرم بر سانتی‌متر مربع را در تست هیدرواستاتیک تحمل کنند و عمر مفید آنها در صورت نگهداری صحیح و انجام تست‌های دوره‌ای، طولانی است .

قابلیت شارژ مجدد و بازیابی

کپسول ۴۰ لیتری SF6 یک محصول یکبارمصرف نیست. پس از تخلیه، می‌توان آن را در مراکز مجاز شارژ کرده و بارها مورد استفاده قرار داد. همچنین گاز SF6 استفاده‌شده در تجهیزات برق را می‌توان با استفاده از تجهیزات بازیابی (Recovery Unit) تصفیه و مجدداً در کپسول ذخیره کرد . این ویژگی به ویژه با توجه به هزینه بالای SF6 و ملاحظات زیست‌محیطی اهمیت زیادی دارد.

سازگاری با محیط زیست (با ملاحظات)

SF6 از نظر تخریب لایه اوزون (ODP) کاملاً بی‌خطر است، اما دارای پتانسیل گرمایش جهانی بسیار بالا (GWP حدود ۲۲,۲۰۰ برابر CO2) است . به همین دلیل، استفاده و بازیابی صحیح SF6 از اهمیت بالایی برخوردار است و کپسول‌های استاندارد به گونه‌ای طراحی شده‌اند که از نشت و انتشار گاز به atmosphere جلوگیری کنند.

نکات ایمنی در استفاده از کپسول ۴۰ لیتری SF6

استفاده صحیح و ایمن از کپسول SF6 بسیار حائز اهمیت است. اگرچه گاز SF6 خالص غیرسمی و غیرقابل اشتعال است، اما در غلظت‌های بالا می‌تواند اکسیژن هوا را جابجا کرده و باعث خفگی شود . SF6 حدود ۵ برابر هوا سنگین‌تر است و در فضاهای بسته مانند زیرزمین، گودال‌ها و مناطق با تهویه ضعیف تجمع می‌یابد. در این شرایط، سطح اکسیژن ممکن است به زیر ۱۶ درصد برسد که خطر خفگی جدی وجود دارد .

گاز SF6 استفاده‌شده در تجهیزات برق ممکن است حاوی محصولات تجزیه سمی (مانند SOF2، SO2F2 و پودرهای فلوراید فلزی) باشد که در اثر قوس الکتریکی ایجاد می‌شوند. این محصولات تجزیه در غلظت‌های کم نیز می‌توانند علائمی مانند بوی نامطبوع و تحریک چشم، بینی و گلو ایجاد کنند .

کپسول‌های SF6 باید در محیطی خشک، خنک و با تهویه مناسب نگهداری شوند. دمای محیط نگهداری نباید از ۵۰ درجه سانتی‌گراد تجاوز کند. کپسول‌ها باید به صورت عمودی و با زنجیر یا بست به دیوار یا سازه محکم شوند تا از افتادن آنها جلوگیری شود. کپسول‌های پر و خالی باید جداگانه نگهداری شوند و کلاهک محافظ روی شیر کپسول در زمان عدم استفاده نصب باشد .

هنگام کار با کپسول SF6، استفاده از تجهیزات حفاظت فردی شامل عینک ایمنی، دستکش چرمی و لباس کار مناسب الزامی است. همچنین باید از تماس مستقیم با گاز در حال خروج خودداری کرد، زیرا انبساط سریع گاز می‌تواند باعث سرمازدگی (Frostbite) شود . قبل از ورود به منطقه‌ای که احتمال نشت SF6 وجود دارد، باید سطح اکسیژن بررسی شود.

هنگام اتصال رگولاتور به کپسول، ابتدا باید شیر کپسول را به آرامی باز و بسته کنید تا گرد و غبار از خروجی خارج شود. پس از اتصال، تمام اتصالات را با اسپری نشتی یا محلول صابون رقیق شده بررسی کنید. شیر کپسول را فقط با دست باز و بسته کنید و از ابزار برای این کار استفاده نکنید. هرگز از روغن یا گریس برای روان‌کاری شیر کپسول استفاده نکنید.

جمع‌بندی و راهنمای خرید

کپسول ۴۰ لیتری SF6 یک انتخاب تخصصی و ضروری برای صنایع برق، الکترونیک و نیمه‌هادی است. این کپسول با ذخیره‌سازی حدود ۵۰ کیلوگرم گاز SF6، فشار کاری ۱۳۰ تا ۱۵۰ بار و ساختار مستحکم فولادی، پاسخگوی نیازهای تخصصی پست‌های فشار قوی، تجهیزات GIS و فرآیندهای تولید نیمه‌هادی است. چه در پست برق نیاز به شارژ کلید قدرت داشته باشید، چه در صنایع الکترونیک به دنبال گاز اچینگ باشید و چه در آزمایشگاه به گاز عایق نیاز داشته باشید، کپسول ۴۰ لیتری SF6 گزینه‌ای قابل اعتماد است.

در فروشگاه اینترنتی جهان سیلندر، کپسول‌های ۴۰ لیتری SF6 با استانداردهای کیفی معتبر و قیمت رقابتی عرضه می‌شوند. کارشناسان ما آماده‌اند تا شما را در انتخاب کپسول مناسب، تجهیزات جانبی مورد نیاز مانند رگولاتور مخصوص SF6، تجهیزات بازیابی گاز و همچنین خدمات شارژ مجدد راهنمایی کنند. برای کسب اطلاعات بیشتر و ثبت سفارش، با ما در تماس باشید.
